Dampfer hat geschrieben:Was haltet ihr von der Idee auf das Aramidband als Scharnierband zu verzichten und dafür die Folie zu nehmen?

Dann aber lieber Silikon Wacker E41 oder E43. Folie dehnt sich im Laufe der Zeit und es kommt dadurch zu einem Versatz an der Scharnierlinie.
Es gibt auch dauerhafte Scharnierbänder die sich nicht dehen und bei denen der Kleber UV-beständig ist, mein Shooter hat sowas am V-Leitwerk, aber ich kenne das Fabrikat nicht und Heiner Fischer kann man leider nicht mehr fragen.

Gruß,

Uwe.

Hallo Uwe,

das hast du vollkommen recht. Die Haltbarkeit des Folienscharniers ist nicht optimal.
Irgendeiner im RCN hat mal geschrieben, dass Aramidband im Vergleich zu einem Silikoscharnier leichter ist.
Na ja, wenn einer 2mm Spalt mit Silikon ausfüllt, kommt halt auch Maße zusammen

Ach, ich bleibe beim Aramidband. Da habe ich ja jetzt ein leichtes und dichtes Band von Siltex, dank Frank, bekommen.

Jetzt bleibt eigentlich nur noch das Thema leichte Klappenstege offen .

Frank, da wolltest du mir noch eine Idee erklären. Und zwar, dass das Aramidband in den CfK Schlauch kommt.

Gruß
Thomas

Hi zusammen,

die Würfel sind gefallen .

Ich mache den Klappensteg so wie es Arne in diesem Bericht gemacht hat http://www.rc-network.de/forum/showthre ... cell/page2.

Dann lerne ich wieder etwas neues hinzu. Ach wie ist dass doch schön. Man kann, wenn man will, immer wieder was neues Lernen

Gruß
Thomas

So mache ich den Steg auch. Aus diesem Thread hab ich das geklaut. Ich hab nur Abreissgewebe genommen, weil ich das da hatte und es einfacher zu verarbeiten ist. Um die Scharnierlimie nahe am Klappensteg zu platzieren, habe ich das Scharnierband hinten am Klappensteg um 90 Grad hochgezogen, damit ich genügend Klebefläche habe.

Alles klar jetzt?

Frank

Hi Frank,

danke für die Info.
Das mit der geringen Klebefläche von ca. 5-8mm am Ende des Klappensteges macht mir auch etwas Bauchweh.
Insbesondere, wenn ich das Aramidbad auf diese Breite schneiden muss. Das wird doch ausfranzen und sich verziehen ohne Ende

Da wäre die Idee, dass Aramidband mit H&H und viel Nitro-Verdünnung zu benetzen. Ausärten lassen und dann einlegen.
Dadurch wird das Aramidband leicht versteift und lässt sich gut schneiden. Durch das Verdunsten des Nitros gibt es jedoch noch genügend Platz für H&H,
um beim Verarbeiten eine gute Verbindung einzugehen. Ich glaube, dass werde ich mal probieren.

Gruß
Thomas

Du kannst auch Spiritus zum Verdünnen nehmen.

Koarl hat geschrieben:Du kannst auch Spiritus zum Verdünnen nehmen.

+1, ich nehm auch Spiritus

Also, wenn die Experten sagen, dass Spiritus auch geht, ums so besser. Das habe ich auch da.

So die Schalen sind fertig und die Kerne mit Zahnstocher fixiert. Im Endleistenbereich liegt Abreisgewebe drin. Für eine optimale Verklebung

Du hast hoffentlich zwischen Kern und Schale ein Folie gelegt.

Logo, habe ich das gemacht.
Wir sind doch Profis

Ich versuche hier einfach eine gute Doku zu machen, sodass sich viele motiviert fühlen es auch mal zu probieren.
Denn es ist alles kein Hexenwerk. Man braucht nur etwas Mut

Gruß
Thomas

So das Gelege ist geschnitten.
Das klappte sehr gut.
In Summe habe ich dann 10,7 Gramm Gelege im HR verbaut.
Bin mal gespannt, wieviel Harz ich dafür benötige.
Morgen wird dann die Oberseite verpresst.
Gruß Thomas

Sodele, das HR ist im Sack

Leider bin ich mit der geplanten Harzmenge von 6 Gramm nicht hingekommen.
Ich brauchte ca. 10 Gramm.
Mal schauen was ich letztendlich tatsächlich brauchte

Hallo Thomas,
ich würde zwischen Vacuumsack und Gewichte noch ein ebenes Brett legen das größer als die Höhenleitwerkskerne ist, das ist für gut die Formtreue

Gruß,

Uwe.

Hi Uwe,

Danke für den Tipp. Es kommt ja noch eine Seite. Da kann ich es mal probieren.

Gruß Thomas

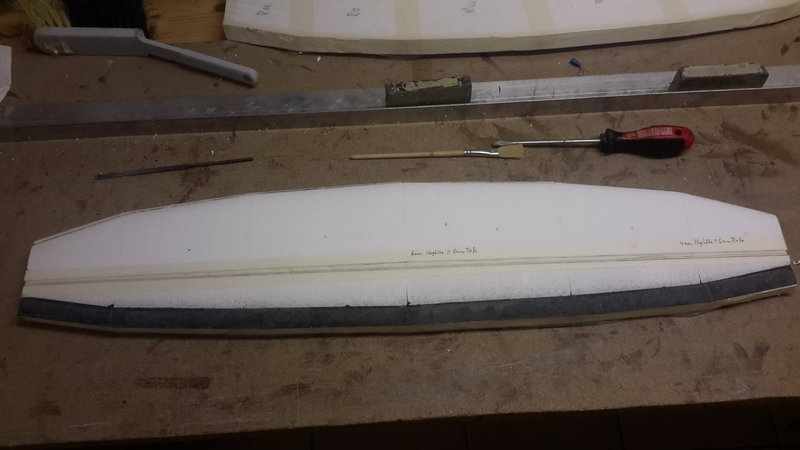

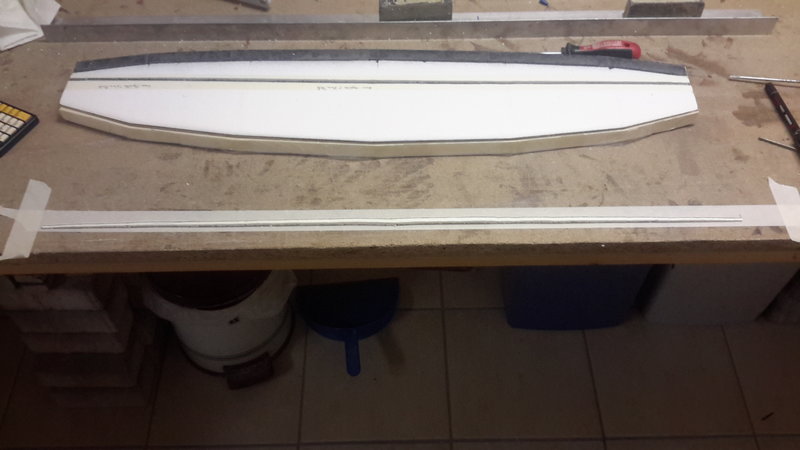

So, jetzt geht es an den Klappensteg.

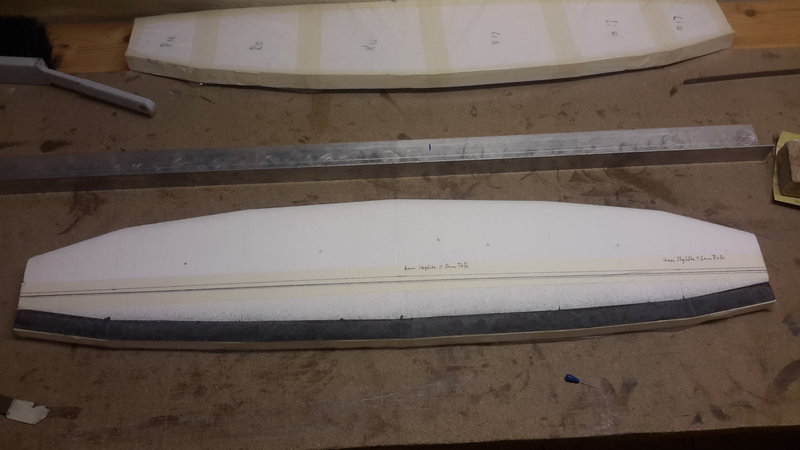

Ausmessen und herausholen ist die erste Aktion.

Anbei ein paar Bilder. So, jetzt könnte ich noch was aus Depron machen. Als Vergleich was wohl besser anliegt.

Gruß Thomas

Hi zusammen,

es ging in kleinen Schritten weiter.
Ich habe mir den Kern des Klappenstegs aus Depron hergestellt.
Das ging besser wie gedacht. Ich habe zwei CfK-Schläuche in den Spalt gebracht und dann das Depron auf die richtige Höhe geschliffen.

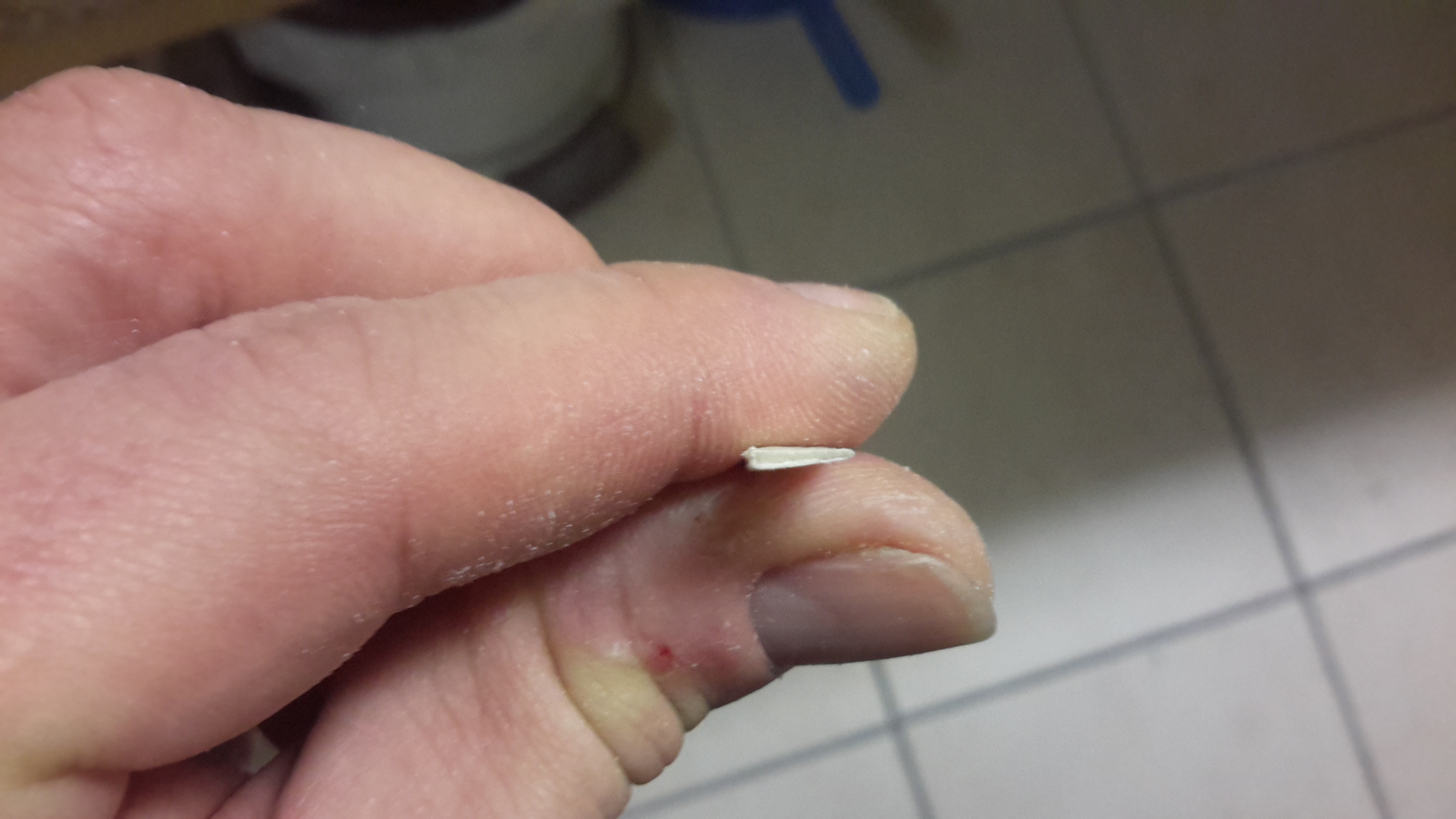

Man, die Höhe am Ende ist kaum 2mm!

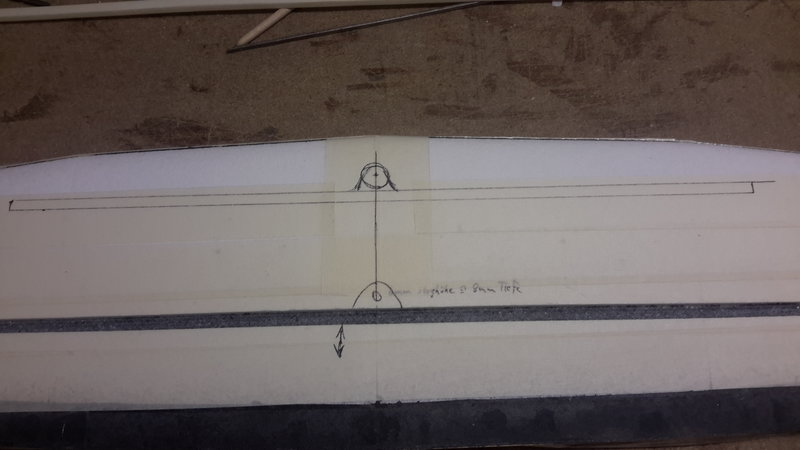

Und hier die Aufteilung Holm und Verstärkung für die Schrauben.

Hallo Thomas,

Warum zwei Schläuche? Du willst doch den Steg mit einem Schlauch umhüllen?

Was verstehe ich nicht?

Gruß
Frank

Das Aramidband ist genau so dick wie ein CfK-Schlauch

Ahh...

Damit ist die Frage eigentlich beantwortet, warum ich Abreßgewebe genommen habe.

Gruß
Frank

Da bin ich jetzt auch noch am ü berlegen, ob es nicht besser ist mit Abreissgewebe zu arbeiten.
Da bekomme ich nochmal so ca. 0,5mm.

Aufdicken des Klappenhöhe ist ja kein Problem

Wir haben gerade ein F5f HLW mit einem extrem dünnen Klappensteg so gemacht. Das seehr eng. Nimm auf jeden Fall Abreißgewebe.

Wie dick ist denn der Steg in der Mitte?

Gruß
Frank

Hallo Frank,

In der Mitte sind es so 6mm.

So richtig dünn wird es erst im letzten Trapez.

Gruß Thomas

Hallo zusammen,

Ein bekannter hat mir die Schablonen gefräst.
Somit kann ich das HR versuchen in optimale Form zu bringen

Hallo zusammen,

nach einem großen Motivationsloch und diversen anderen Baustellen geht es hier zeitnahe weiter .

Gruß
Thomas

So der Holmstummel ist auch fertig.
Steg inkl. Rovings wiegen 4,5 Gramm.

Warum baust du dir da so einen heftigen Steifigkeitssprung am Holmende ein?

Hast du eine bessere Idee?

Der Sprung ist da, das ist zu 100% richtig. Ich Stufe jedoch die Rovinngs etwas ab.

Gruß Thomas

Was spricht denn dagegen, den Holm bis zum Randbogen durchgehen zu lassen?

Da spricht nur das Nutzen vs. Gewicht Verhältnis dagegen

Die Biegemoment am HR ist für so ein HR nicht allzu hoch. Zumal der stabile Klappensteg einiges übernimmt.
Es wird für einen ganz normalen 1:3 Scalesegler verwendet. Kein DS und keine Ablasser aus 1000m

Gruß Thomas

Hi zusammen,

Heute ist das HR in den Sack gekommen.
Bin gespannt wie das Ergebnis sein wird

Der Tipp mit dem Sprühkleber War klasse.
Das Fixieren des Aramidband hat super geklappt. Der CfK Schlauch für den Klappensteg wiegt trocken 3,2 Gramm.
Für Gas Gewebe, Klappensteg, Holm und Munpe musste ich in Summe 3x 14 Gramm H&H anmachen.

Gruß Thomas
