Nachdem der EBOW mittlerweile ganz gut fliegt und sich die Bauweise als "machbar" herausgestellt hat, habe ich mit einem neuen Projekt angefangen.
Da ich auf lange Sicht schauen möchte ob 3D-Druck geeignet ist um auch Prototypen von größeren Neuauslegungen zu erstellen, war der nächste logische Schritt sich an einem etwas größeren Modell zu versuchen.
Letzten Sonntag habe ich also mit dem CAD-Aufbau der Amokka 1.2 von Peter Wick angefangen, den kompletten Flügel noch am Sonntag fertig gemacht und angefangen die Teile zu drucken. Ich weiß das der Entwurf etwas älter ist, außerdem bin ich mit meiner Flügelform etwas von den Vorgaben abgewichen (Ohne neu zu rechenen
), aber das Modell muss auch kein Hochleistungsflieger sein, ich hoffe nur erste Erkenntnisse bezüglich der geforderten Festigkeit bei größeren Modellen zu bekommen.Da ich noch nicht genau einschätzen kann wie schwer die Tragfläche am Ende wird baue ich diese erstmal fertig, hänge dann an einem Carbonrohr alle Komponenten drunter und schiebe so lange vor und zurück bis der Schwerpunkt passt - so kann ich größere Ansammlungen von Trimmblei vermeiden.
Der Flügel wird bei mir aus Transportgründen vierteilig, mit einem sehr kurzen fünften Stück in der Mitte. Dieses beheimatet die Holmsteckung, die Steckung der Servostecker und den Empfänger, ähnlich wie beim EBOW muss ich also nur den Rumpf über einen Servostecker verbinden. Das Mittelstück wird von oben auf den Rumpf geschraubt, einerseits kann ich so über verschiedene Mittelstücke mit der V-Form spielen, andererseits kann dann der Rumpf bei harten Landungen wegdrehen, auch das hat sich beim EBOW absolut bewährt. PLA ist halt nicht so stabil wie Carbon --> Sollbruchstellen einbauen!!
Da das Original glaube ich über 150g Blei braucht werde ich meinen Rumpf wieder mit Motor aufbauen - Auch wenn ich ohne Prop als Segler fliege bleibt dieser dann als Ballast drin. Hinter dem 28mm Außenläufer liegen 4S 1200mAh, allerdings mit einem sehr kompakten Querschnitt von nur 20x20mm, insgesamt sollte der Rumpfdurchmesser 35mm nicht wesentlich überschreiten.
Die Außenflügel sind schon komplett fertig, die Druckteile für die Innenflügel sind morgen durch, der Zusammenbau geht recht flott vonstatten, ich rechne damit am Montag den Flügel komplett fertig zu haben - genau eine Woche nach Druckbeginn

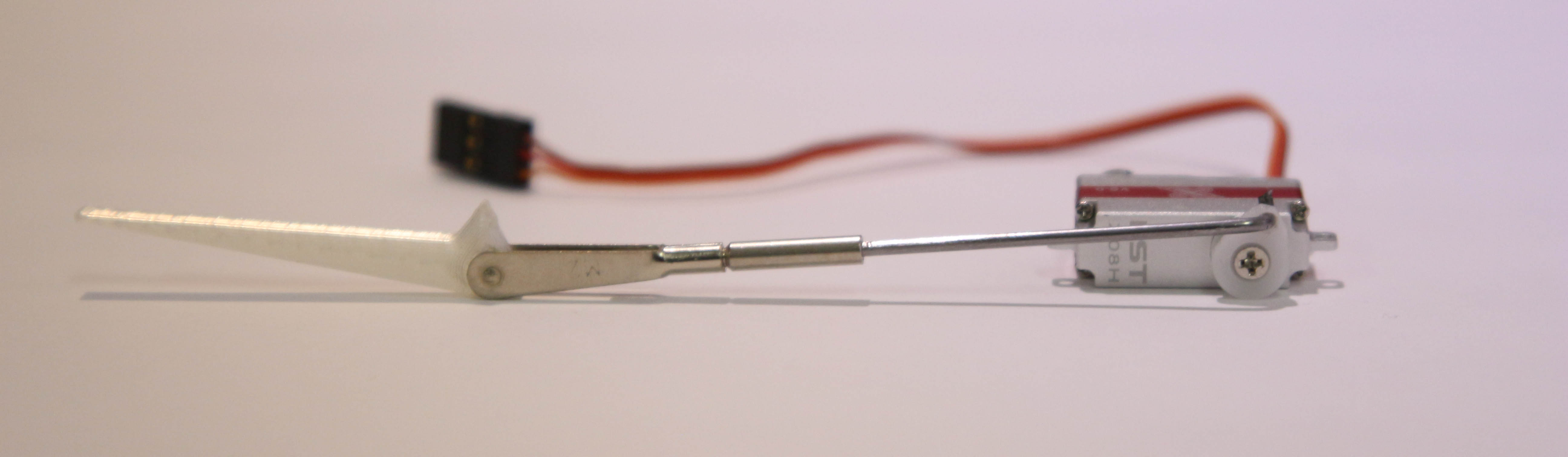

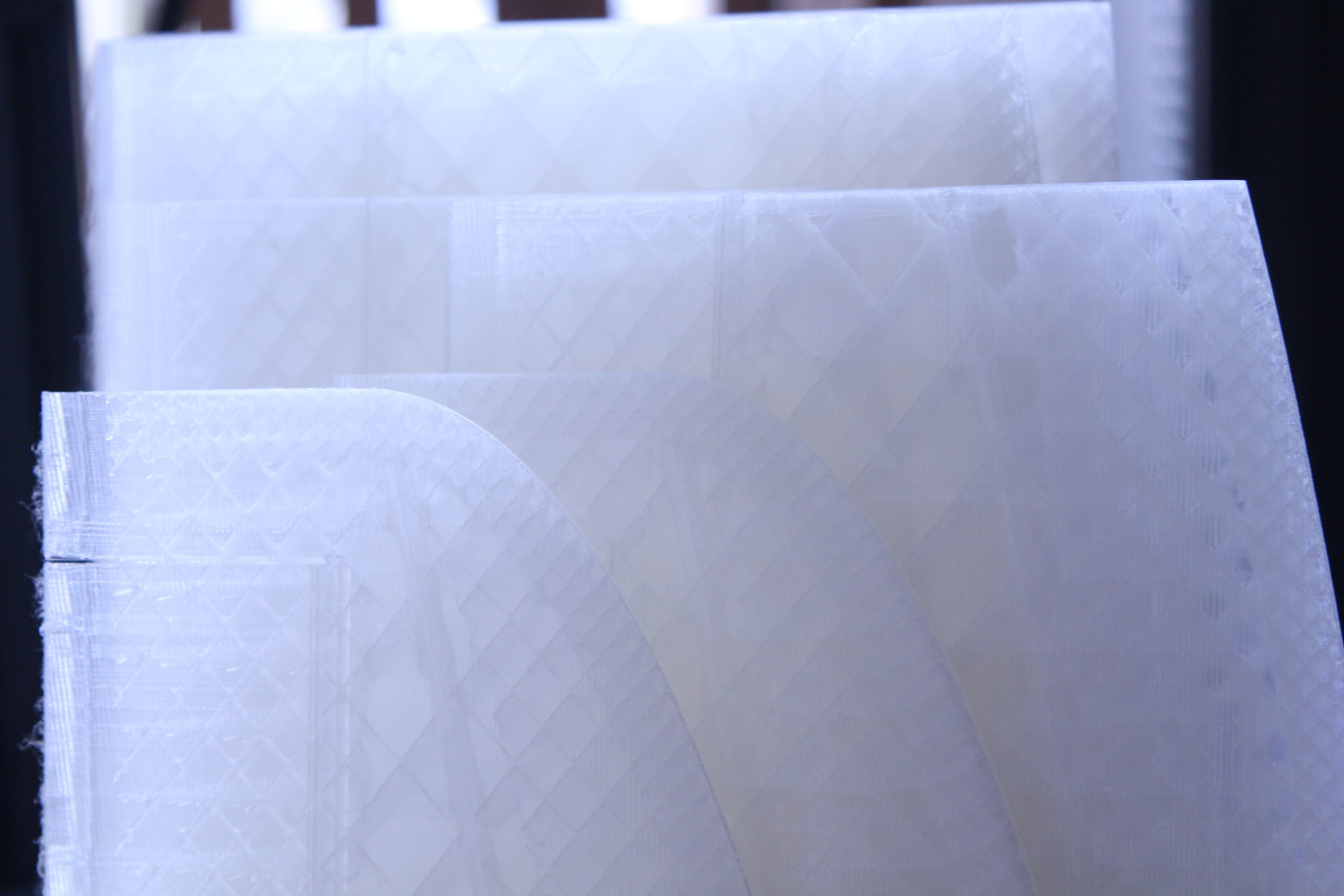

Und hier die Bilder...
Morgen geht es hoffentlich mit den Innenflügeln weiter...
LG
LC
